Как замерить клиновой ремень

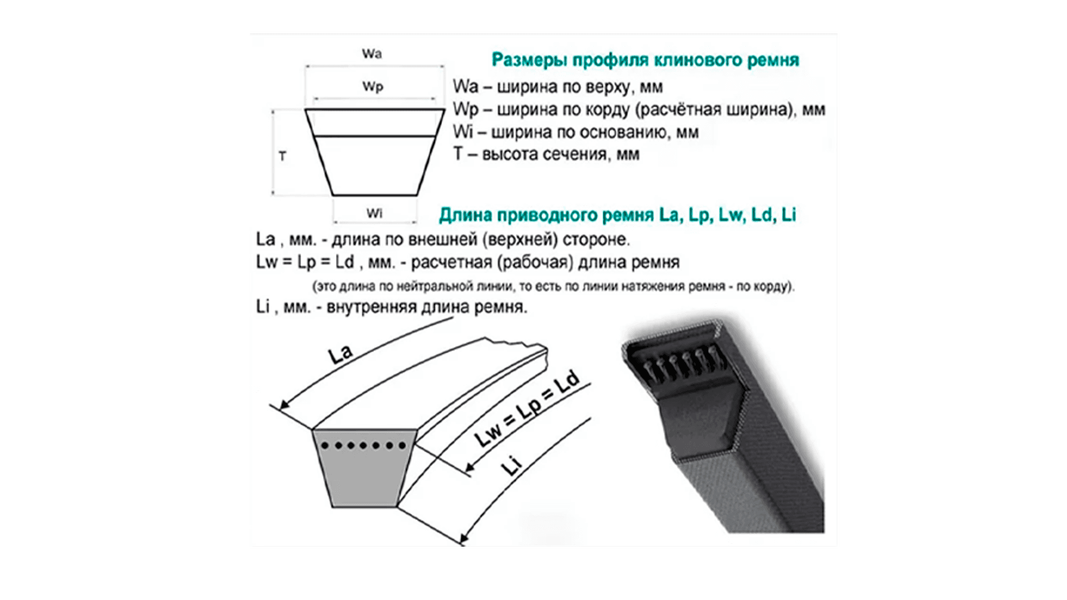

1)Снимите ремень с оборудования. Не измеряйте на шкивах — это даст большую погрешность. 2)Определите профиль. 3)Возьмите штангенциркуль. -Измерьте высоту (расстояние от основания до верхней точки). -Измерьте ширину самого широкого основания. -Сравните полученные размеры с таблицей стандартных профилей. Это нужно для проверки, так как профиль часто можно определить по старой маркировке или визуально. -Измерьте длину 4)Положите изделие на ровную поверхность. 5)Возьмите мягкую сантиметровую ленту (портняжный метр). Не используйте жесткую стальную рулетку — она не повторяет изгибы. 6)Плотно приложите ленту к ВНУТРЕННЕЙ (узкой) стороне изделия, то есть к той части, которая контактирует со дном канавки шкива. Это внутренняя длина (LB). 7)Аккуратно оберните ленту по всей внутренней окружности, убедившись, что она плотно прилегает по всей длине. Найдите аналог по 8)Запомните или запишите полученное значение внутренней длины (например, 1250 мм) и профиль (например, B). Не прибавляйте коэффициенты. В каталоге для каждого типоразмера (например, B-45) указана его «длина по внутренней окружности» (Inside Length) или «длина в свободном состоянии». Ваша задача: найти в каталоге изделие вашего профиля (B), у которого значение внутренней длины максимально близко к вашему измерению (1250 мм). В данном случае это будет размер B-50, у которого LB ≈ 1257 мм. Ошибка, которую нельзя допускать: Не пытайтесь измерить длину рулеткой по внешнему диаметру — это даст большую погрешность.

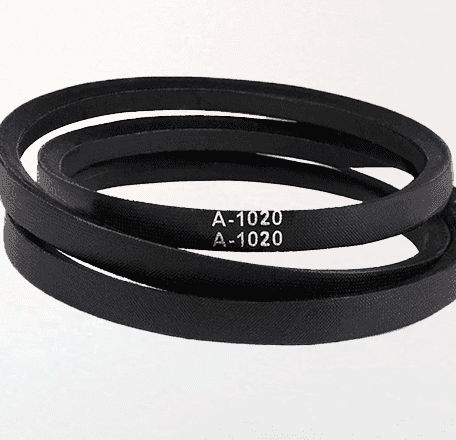

Маркировка клиновых ремней — это его паспорт. Она наносится на наружную нерабочую поверхность и содержит всю необходимую информацию. Стандартная маркировка включает: - Буквенное обозначение профиля (A, B, SPZ, C). - Расчётную длину в миллиметрах (реже — в дюймах). - Пример: «B-1350» — клиновик классического профиля B с расчётной длиной 1350 мм.

1)Осмотрите узел привода. Определите тип клиновика (по старому образцу или шкивам). 2)Измерьте длину. Используйте старое изделие для замера внутренней длины и пересчитайте её в расчётную с помощью поправочного коэффициента. 3)Расшифруйте маркировку. Определите профиль и длину. 4)Подберите аналог. 5)Найдите в каталоге производителя ремень с идентичной маркировкой.
