Чтобы правильно подобрать армированный сальник или армированную манжету надо точно снять размеры этого изделия.

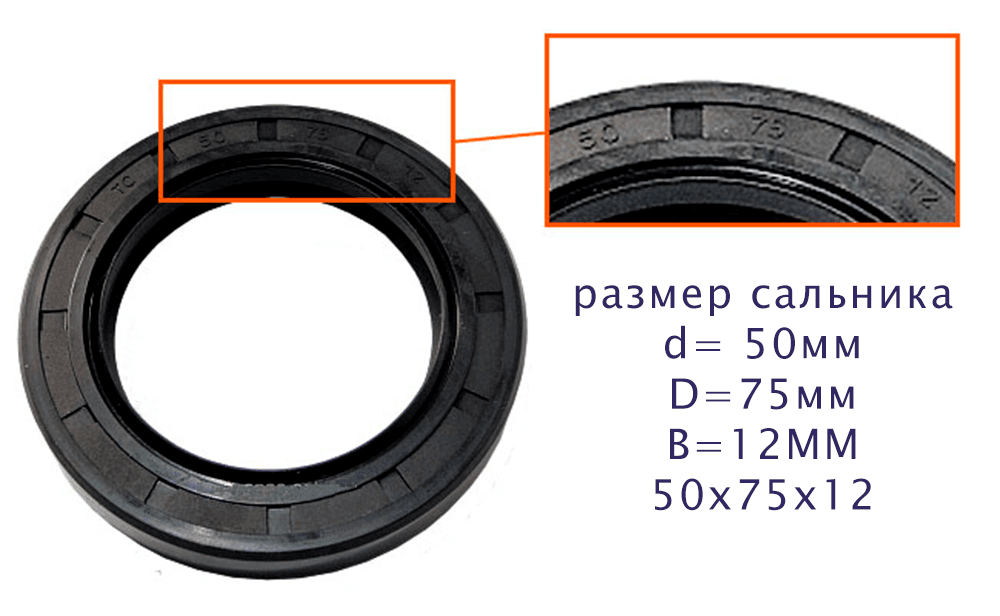

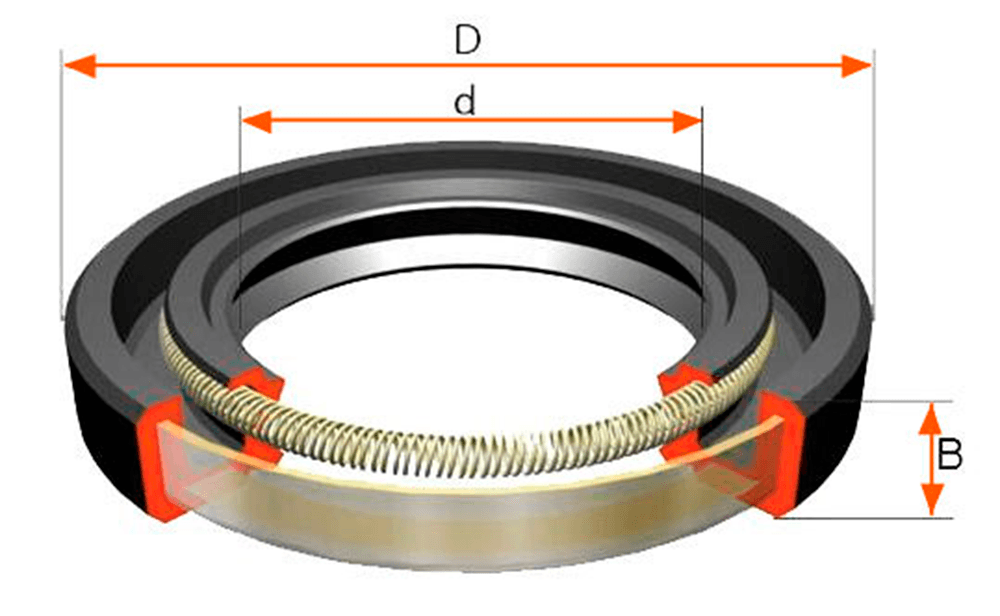

Существует три основных размера армированной манжеты или сальника: d - внутренний диаметр сальника D - внешний диаметр сальника B - ширина сальника Кроме данных величин, у уплотнения может быть дополнительные размеры: D2 - второй наружный диаметр, например боковые юбки; D3 - третий наружный диаметр, в основном встречается у сальников с типом - лесенкой; H2 - вторая высота или высота с пыльником; H3 - третья высота у сальников лесенкой. но эти варианты встречаются в обычной практике не так часто , и поэтому мы не рассматриваем их в нашей статье. Обычно обозначения размеров сальника указывают в таком порядке: d x D x B сначала внутренний диаметр сальника, затем внешний (наружный) диаметр сальника и третье число определяет ширину (высоту) сальника например: сальник 50 * 75 * 12 размер 50 x 75 x 12 Часто, на самом сальнике обозначен его размер. Это помогает быстрому поиску сальника по известным размерам.
Измерение внутреннего диаметра сальника - d

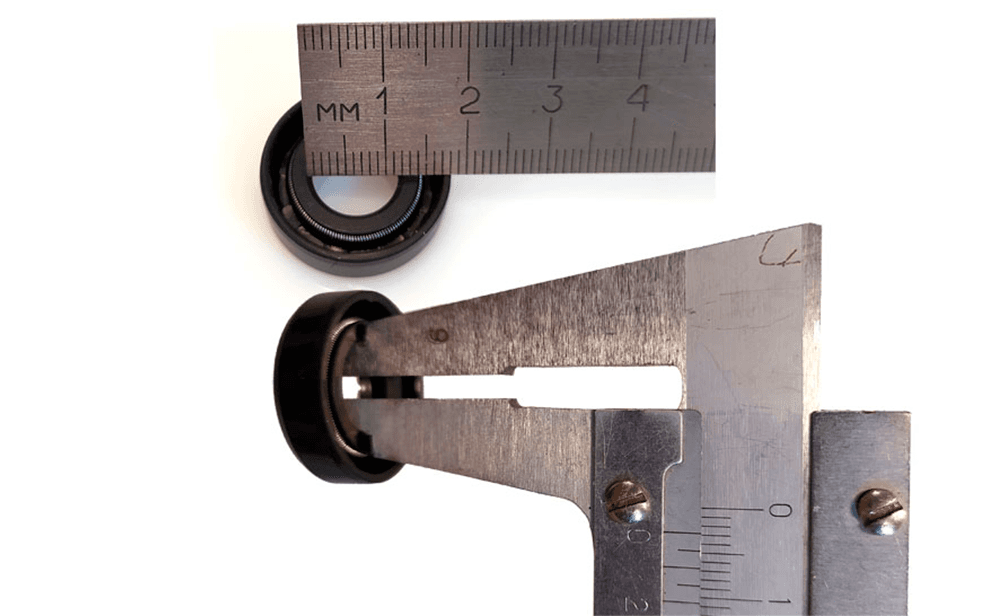

Точнее всего внутренний диаметр сальника можно замерить только на рабочем валу.
Измерение внутреннего диаметра на самом сальнике может дать погрешность в размерах и это нужно учитывать при подборе необходимой запчасти. При измерении внутреннего диаметра сальника обратите внимание: что внутренняя кромка сальника немного прижимается к валу и рабочий внутренний диаметр сальника немного увеличивается. Поэтому рекомендуем замерять внутренний диаметр сальника по посадочному диаметру вала!
Измерение внешнего диаметра сальника - D

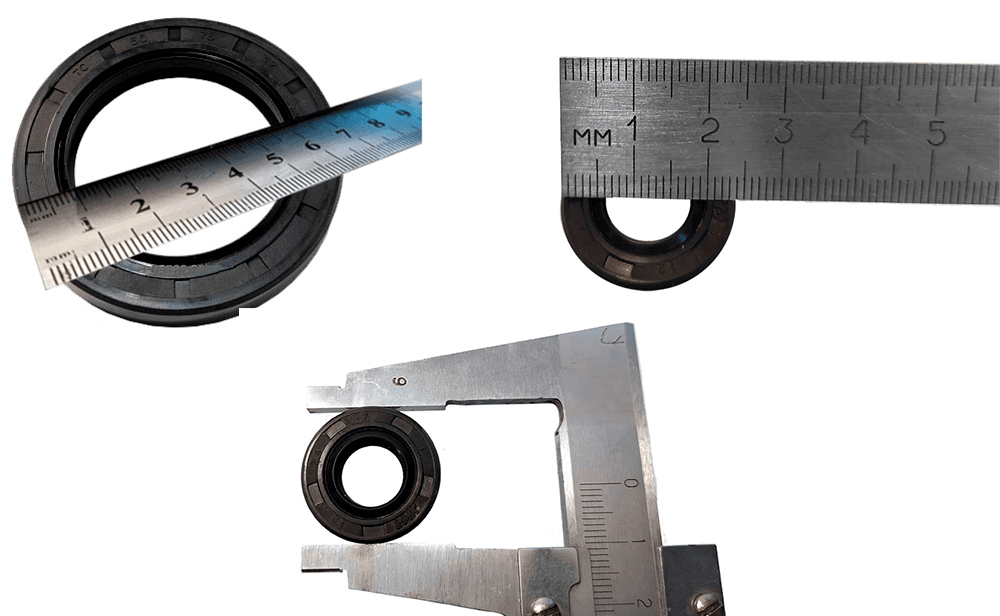

Чтобы точно замерить внешний диаметр сальника - нужно измерить посадочное гнездо сальника в корпусе штангенциркулем. Наружный диаметр обрезиненного (покрытого резиной) сальника или манжеты также можно измерить и по самому сальнику. Наружный диаметр необрезиненного (оголенный металл) сальника, при замере непосредственно сальника будет больше на 0,1-0,3 мм, чем диаметр посадочного места. Такая конструкция создана для жесткого впресовывания сальника. В основном необрезиненные типы сальников применяются на конвейерном производстве, где конвейер не может устанавливать обрезиненные сальники. Соответственно, при подборе необрезиненого сальника замеренного по сальнику, нужно отнимать от полученной цифры 0,1-0,3 мм. Стоит отметить, что обрезиненные типы лучше, необрезиненных, так как последние не защищены от коррозии. При ручной установке лучше менять необрезиненные на аналогичные обрезиненные типы.
Измерение ширины сальника - B

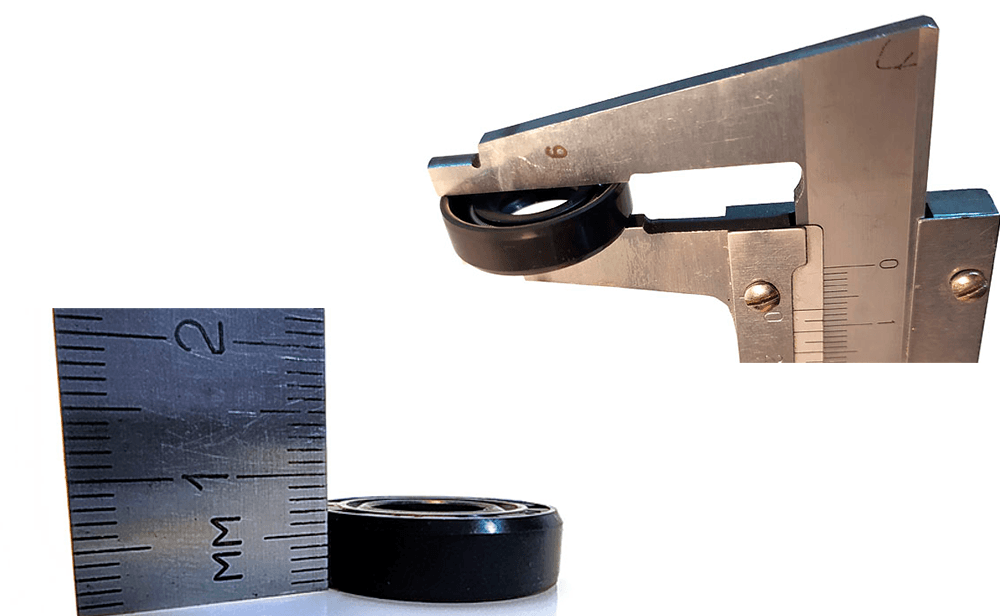

Толщина или высота замеряется по сальнику. По посадочному месту можно замерить глубину линейкой в монтажном месте сальника.
В итоге всех измерений мы получаем размер, состоящий из трех значений - d x D x B, где d - внутренний диаметр, мм. D - наружный диаметр, мм. B - толщина сальника, мм. И затем по этим трем или двум основным размерам в форме поиска ниже вы сможете найти и купить сальник.
